電車 の 部品

電車の運行を支える無数の部品は、安全で快適な移動を実現するための鍵を握っている。レールの上を走る車両は、単なる集合体ではなく、精密に設計された部品が連携して成り立っている。台車、モーター、ブレーキ装置、連結器、制御システムなど、その構成は多岐にわたる。それぞれの部品には厳しい耐久性と信頼性が求められ、定期点検や交換によって常に最適な状態が保たれている。技術の進化により、軽量化や省エネルギー化を図る新素材の採用も進んでいる。電車の部品は、静かに、しかし確実に、人々の日常を支え続けている。

日本の電車の主要な部品とその役割

日本の電車は、非常に高度に設計された輸送システムの一部であり、その走行、安全、快適性を支えるために多くの重要な部品から構成されています。これらの部品は、車両の性能を最大化し、日々の大量の乗客輸送を安全かつ効率的に行うために精密に連携しています。日本の鉄道技術は世界でも特に進んでおり、地震対策、省エネルギー技術、自動運転機能など、さまざまな革新が部品レベルから実現されています。集電装置、主電動機、ブレーキシステム、台車などが代表的な構成要素であり、それぞれが極めて高い信頼性と耐久性を求められています。また、点検やメンテナンスの容易さも設計段階から考慮されており、長期間にわたって安定した運用が可能になっています。

集電装置：パンタグラフの機能と重要性

パンタグラフは、架線から電力を受けるために車両の屋根に設置された集電装置であり、電車が走行中に継続的に電力を得るために極めて重要です。この装置は、架線に対して一定の接触圧力を保ちながら滑らかに上下動し、電流を車内の主変圧器や整流器に供給します。特に日本の高速鉄道では、新幹線を含め、非常に高い速度でも安定した集電が求められるため、空気力学的設計や素材技術が高度に進化しています。最近のモデルでは、異常な接触を検知して自動で降下する安全機能や、摩耗をリアルタイムで監視するセンサーの搭載も行われており、安全性と信頼性の両立が図られています。

台車：走行性能と快適性の基盤

台車は電車の車体を支え、レール上での走行を実現する走行装置の中心的な部品であり、安定性、乗り心地、カーブ通過性能に大きく影響します。日本の鉄道は急勾配や急カーブが多い路線が多く、また狭い車両限界内での運行が求められるため、台車の設計には極めて高度な技術が投入されています。強化されたサスペンションシステムや、車体傾斜機構を備えた台車も存在し、乗客の快適性を高めるだけでなく、脱線防止などの安全対策にも貢献しています。また、軽量化されたアルミニウムや複合素材の採用により、エネルギー効率の改善も進められています。

ブレーキシステム：安全停止を支える技術

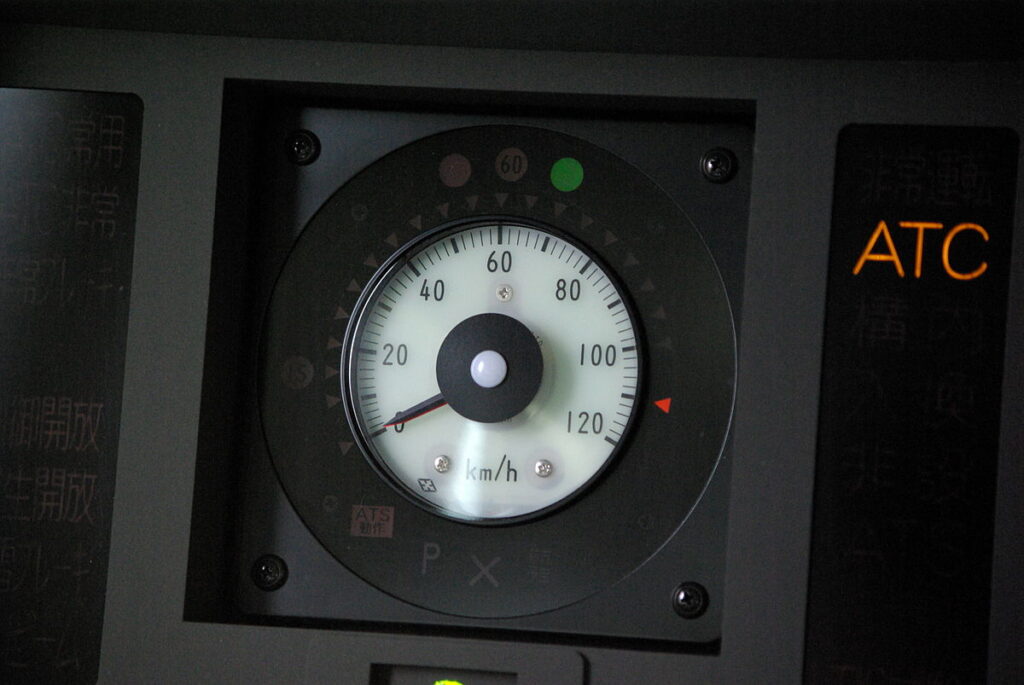

電車のブレーキシステムは、電気ブレーキ（回生ブレーキ）と空気ブレーキを組み合わせた複合的な構成になっており、効率と安全性の両立を実現しています。発進時には主電動機が力を生み出し、減速時にはそのモーターを発電機として動作させ、電力を回生する仕組みが採用されており、省エネルギー運転に大きく貢献しています。緊急時や低速域では空気圧を利用した摩擦ブレーキが作動し、完全停止まで安全に制御されます。さらに、ATC（自動列車制御装置）やATS（自動列車停止装置）と連動して、信号や速度制限に応じて自動でブレーキをかける機能もあり、日本の鉄道の高い安全性を支えています。

電車の運行を支える主要部品の役割と技術

日本の電車は、安全性と効率性を両立させるために、数多くの精密部品が連携して動作している。台車は車両の走行を支える最も重要な構造の一つであり、レールとの接触を通じて振動を吸収し、安定した走行を実現する。また、パンタグラフは架線から電力を供給を受け、主電動機に送ることで、電車の駆動を可能にする。制御装置であるVCB（真空遮断器）や制御リレーも、電流のON/OFFを正確に管理し、急ブレーキや加速を安全に行うために欠かせない。さらに、ブレーキシステムは空気圧や電磁力を用いて、速度調整や停車を高精度で制御する。これらの部品は定期点検やメンテナンスによって常に高性能が維持されており、日本の鉄道網の信頼性の根幹を成している。

台車の構造とその重要性

台車は電車の車体を支え、レール上をスムーズに走行させるための基盤となる部分であり、車輪、軸受、サスペンションから構成されている。振動や衝撃を吸収することで、乗客の快適性を向上させるとともに、レールへの損傷を軽減する役割も果たす。特に新幹線などの高速走行する列車では、軽量化と高剛性を両立した台車の設計が求められ、最新の材料技術やシミュレーション技術が活用されている。また、台車にはATC（自動列車制御装置）のセンサーや防滑装置も組み込まれており、走行中の安全を多角的に確保している。

パンタグラフと電力供給の仕組み

パンタグラフは電車が overhead line（架線）から電力を受けるための可動式の装置であり、主にアルミニウム合金で構成されているため、軽量かつ導電性に優れている。走行中に架線と常に接触を保ちながら上下動に対応するため、昇降機構と張力制御が精密に設計されている。近年では、低騒音パンタグラフや空力特性を改善した形状が開発され、高速走行時の安定性とエネルギー効率の向上が図られている。異常な接触や火花を防ぐために、定期的な点検と摩耗部品の交換が必須である。

主電動機と駆動システムの進化

主電動機は電車の推進力を生み出す心臓部であり、電気エネルギーを機械的エネルギーに変換する。現代の電車では、三相誘導電動機や永久磁石同期電動機が主流で、高効率・省エネルギーな運転が可能になっている。VVVFインバータ制御により、電動機の回転速度を細かく調整でき、スムーズな加速や減速が実現される。さらに、回生ブレーキ機能を備えたシステムでは、減速時のエネルギーを再利用でき、環境負荷の低減にも寄与している。

制御装置と信号システムの連携

電車の安全な運行には、VCB（真空遮断器）、主抵抗器、制御リレーといった制御装置が重要な役割を果たす。これらは指令に応じて電流の供給や遮断を行い、走行・停止・保護機能を正確に制御する。特に、ATCやATS（自動列車停止装置）と連動することで、速度制限や信号違反に対する自動対応が可能となる。近年ではデジタル化された統合制御盤が導入され、故障診断や遠隔監視もリアルタイムで行えるようになり、運行の信頼性が飛躍的に向上している。

ブレーキシステムの種類と安全性

電車のブレーキシステムは、空気ブレーキ、電磁直通ブレーキ、回生ブレーキの複合方式で構成され、状況に応じて最も適切な制動力を発揮する。制動シリンダやブレーキシューは物理的に車輪を押さえ、減速を実現する一方、回生ブレーキは主電動機を発電機として利用してエネルギーを再利用する。特に急ブレーキ時には、防滑制御装置が車輪のロックを防止し、滑りを最小限に抑える。これらのシステムは常時監視されており、異常検知時には自動的にバックアップ作動モードに移行するため、高い安全性が確保されている。

よくある質問

電車の主要な部品にはどのようなものがありますか？

電車の主要な部品には、モーター、台車、ブレーキ装置、パンタグラフ、制御装置などがあります。モーターは車輪を回転させて走行させ、台車は車体を支えて振動を吸収します。パンタグラフは架線から電気を供給し、制御装置が速度や運行を調整します。これらの部品が連携して、安全で快適な運行を実現しています。

パンタグラフの役割は何ですか？

パンタグラフは電車の屋根にある装置で、架線から電気を受けて車両に供給する役割を担います。架線に接触して高圧電流を取り込み、モーターや照明、空調などの電源として利用します。架線との接触を安定させるため、適度な圧力で押し上げられ、走行中も常に接触を保つ構造になっています。故障すると運行が停止するため、定期点検が重要です。

台車の構造と機能について教えてください。

台車は電車の床下にあり、車輪、軸、ばね、ダンパーなどで構成されています。車体の重量を支え、線路の凹凸による衝撃を吸収して快適な乗り心地を提供します。また、カーブでのスムーズな走行や、制動時の安定性も確保します。二軸や三軸タイプがあり、用途に応じて設計が異なります。定期的な保守で安全性が維持されます。

電車のブレーキ装置はどのように作動しますか？

電車のブレーキ装置には、回生ブレーキ、電磁直通ブレーキ、空気ブレーキなどがあります。運転手がブレーキハンドルを操作すると、モーターの反発力や空圧を利用して車輪の回転を減速します。回生ブレーキは減速エネルギーを電力に変換し、再利用可能です。安全性を高めるため、多重のブレーキシステムが備わっており、異常時でも停止できるようになっています。
